玻璃基板Glass Substrate 的製程革命：次世代奈米顆粒電鍍底漆技術與應用

隨著人工智慧（AI）伺服器、高效能運算（HPC）及資料中心對晶片處理速度與資料傳輸頻寬的要求呈指數級增長，半導體封裝技術正迎來根本性的材料變革。長期以來居於主導地位的有機封裝基板（如FR-4等樹脂材料），受限於其物理特性，在高密度精細布線、尺寸穩定性及高溫耐受度上面臨發展瓶頸。

在這樣的背景下，「玻璃基板（Glass Core）」憑藉著極高的表面平滑度、優異的尺寸穩定性、低介電損耗以及高耐熱性，被公認為半導體封裝與次世代電子部件的理想核心材料。然而，玻璃本身屬於「難電鍍材料」，如何在其高度光滑且化學惰性的表面上，建立兼具高附著力、高電導率且成本低廉的金屬化線路，一直是業界的重大技術挑戰。

新型「奈米顆粒電鍍底漆技術」的問世，正為玻璃及多種難電鍍基材的金屬化提供了解決方案。該技術跳脫了傳統粗糙化基材或高成本物理氣相沉積（PVD）的思維，以獨特的材料特性與簡化的工藝，為次世代半導體封裝與高頻傳輸帶來革命性的改變。

核心材料特色：分散穩定與高效反應的完美結合

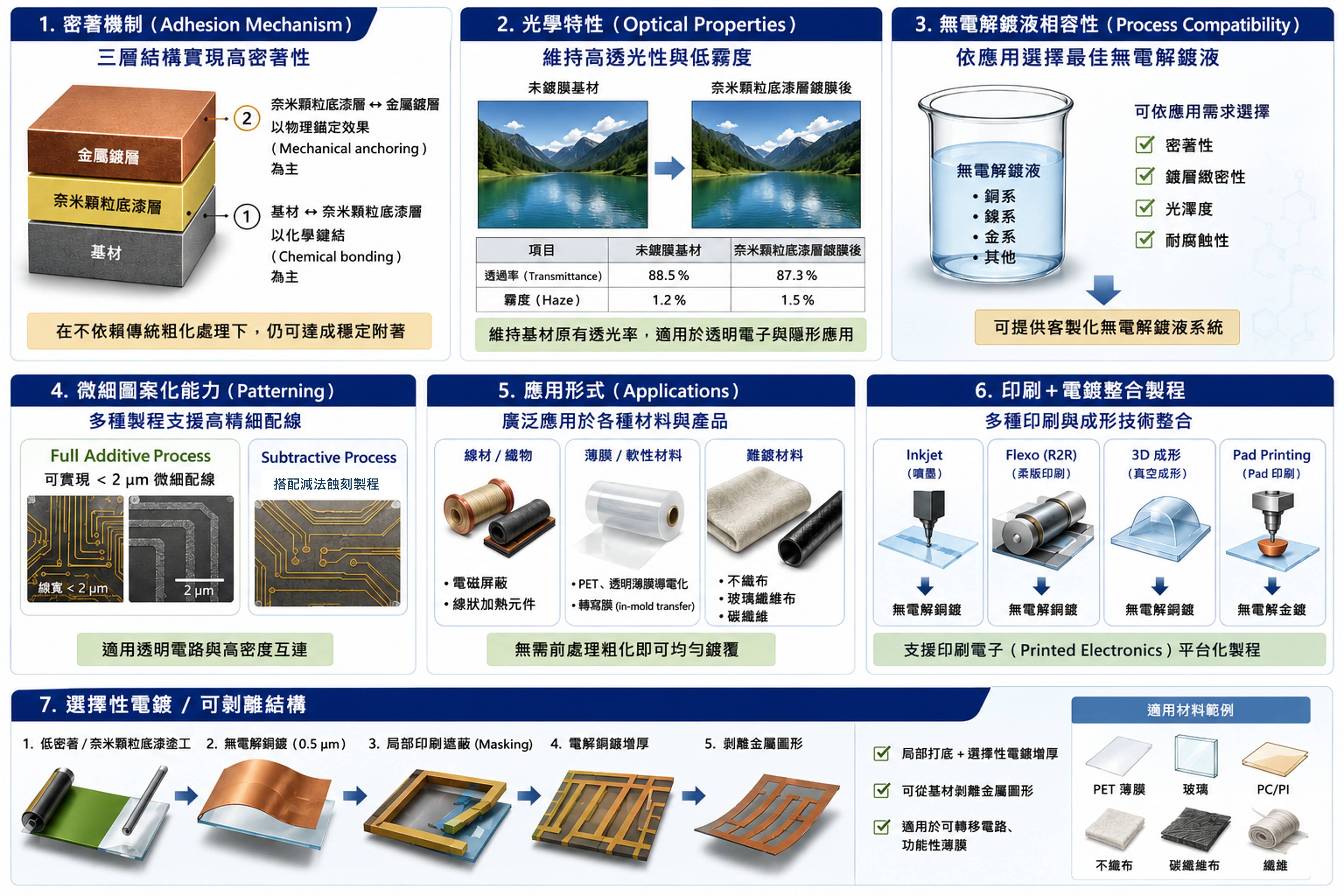

這款新型電鍍底漆的核心在於其先進的微觀結構設計；是一種可在各種基材上促進無電解電鍍析出的電鍍前驅（底塗）材料。將其塗佈於樹脂或陶瓷等基材表面並乾燥後，只要浸入無電解電鍍液中，即可在此薄膜上析出金屬鍍層。
相較於傳統樹脂電鍍技術難以處理的低介電材料，此底漆材料仍可實現高附著力電鍍效果，並且無需額外設置特殊層即可達成防反射（反射抑制）功能，且由於無需粗化處理且界面平滑，可降低高頻條件下的傳輸損耗，提升表面電流傳導效率。。

此材料能對應 Beyond 5G～6G 高頻通信所需的低傳輸損耗，是具備獨特優勢的關鍵材料。

四大製程優勢：打破傳統電鍍的物理限制

相較於現有的濺射（Sputtering）製程或傳統的化學鍍前處理，此奈米顆粒底漆展現出了無可比擬的工藝優勢：

1. 極致簡化的工藝流程

傳統的無電解金屬化製程（化學鍍前處理）極為繁瑣，通常需要經歷脫脂、多次水洗、酸洗、活化、還原等多道複雜工序，不僅耗費大量水資源，製程控制也相當困難。而採用此奈米顆粒底漆工藝，僅需「油墨塗布-->乾燥-->電鍍」三大核心步驟，大幅縮短了生產線長度與生產週期。

2. 無需基材粗糙化（Non-Rougly）

傳統化學鍍主要依賴將基材表面「粗糙化」，藉由錨定效應（Anchor Effect）來獲得金屬層與基材的機械附著力。然而，粗糙的界面會嚴重破壞高頻訊號的傳輸，引發劇烈的「趨膚效應」並造成高頻損耗。此技術完全無需對基材進行粗糙化處理，在保持玻璃或樹脂表面原始極高平滑度的同時，依然能藉由底漆中的特殊膠黏成分，與難電鍍基材形成極高密度的化學與物理結合力。

3. 150°C以下的低溫低能耗加工

許多高性能底漆或奈米膠體（如某些銅奈米膠體）在塗布後，必須經過高溫燒結才能展現導電性或附著力，這限制了其在不耐熱樹脂基材上的應用。此奈米底漆能夠在150°C​或更低的低溫環境下進行處理，不僅大幅降低了能源消耗，更擴展了基材的選擇範疇。

4. 輕鬆對應大尺寸與圖案化印刷

由於該底漆具備優良的印刷適性，製程設備易於直接應用於大面積、大尺寸的基材生產。同時，透過塗布或圖案化印刷，能夠在指定區域精準形成線路圖案，達成局部選擇性電鍍，有效降低材料浪費，實現兼顧高性能與低成本的雙重目標。

次世代半導體封裝應用：打通玻璃通孔（TGV）的關鍵

在半導體中介層（Interposer）與封裝基板的演進中，這款底漆在玻璃芯材（Glass Core）上的應用最具戰略價值!

過去，為了追求尺寸穩定性與耐熱性，業界普遍採用「矽中介層（TSV）」，但其成本高昂且缺乏候選材料；若採用「有機中介層（樹脂）」，雖成本較低，但尺寸穩定性與介電特性均不盡理想...；玻璃中介層（TGV）恰好完美承接了兩者的優點——既能保持矽的尺寸穩定性與高耐熱性，又能顯著降低成本。

在此應用中，該奈米顆粒底漆展現出卓越的邊緣覆蓋率（Edge Coverage）與磁導率/滲透性。在微型玻璃通孔（TGV，例如孔徑 Ø50um,厚度300u m，縱橫比/深寬比高達 1:6 的極端條件下），該底漆塗料能夠順暢滲透進高縱橫比的深孔內壁，並在孔邊緣與孔內形成連續、均勻且均質的薄層。這使得後續的無電解鍍銅（如 300nm的超薄銅層）可以完美鋪展，順利實現高密度、窄間距（Pitch 100um）的饋通電極金屬化，大幅提升半導體晶片的封裝安裝密度。


延伸市場應用：從高速傳輸到智慧生活

除了半導體封裝基板之外，由於該技術具有「不損害基材原始介電特性」以及「低溫大面積加工」的核心特色，在眾多高速傳輸與光電前沿領域的應用開發正全速推進：

• 觸控感測器（Touch Sensors）：利用無粗糙化的超細布線能力，在玻璃或透明薄膜上形成肉眼幾乎不可見的微細導電網格。

• 透明天線（Transparent Antennas）：伴隨 5G/6G 高頻通訊時代到來，通訊元件需要佈設於建築玻璃或車窗上。該技術能在保持基材高透明度與低介電損耗的前提下，精準印刷出高性能的高頻傳輸天線。

• 透明加熱器（Transparent Heaters）：可應用於車用擋風玻璃或極地探測設備的除霧與防凍，在兼顧視覺清晰度的同時提供均勻的高效發熱表現。

• 超表面（Metasurfaces）：在光學與超材料領域，利用該底漆與電鍍工藝的微細加工優勢，可以在玻璃等基材上構築精密的微納結構，用以調控電磁波或光學波前的傳播特性

結論

這款新型奈米顆粒電鍍底漆技術，成功跨越了「高附著力、高平滑度、低溫低成本」這個過去在材料科學中難以兼得的鐵三角! 它不僅簡化了繁瑣的傳統製程，更為玻璃基板（Glass Core）在 AI 伺服器、數據中心、交換機及半導體 PKG 基板等高效能領域的全面商用化奠定了堅實基礎。隨著高頻傳輸與微細化線路的需求日益迫切，此項工藝必將成為驅動次世代電子材料金屬化發展的重要核心引擎。



若有相關需求或問題，歡迎與我們聯繫討論。
