次世代電子散熱革命：U-MAP 單晶纖維狀氮化鋁（Thermalnite®）與全系列產品技術解析

次世代電子散熱革命：U-MAP 單晶纖維狀氮化鋁（Thermalnite®）與全系列產品技術解析

突破傳統填料散熱極限，實現高導熱、高強度與卓越加工性的全方位解決方案

隨著電動車（EV）、高功率半導體（SiC/GaN）、5G/6G 高頻通訊及光電元件的迅速發展，電子裝置的功率密度大幅提升，散熱瓶頸成為制約系統可靠性與效能的關鍵痛點。傳統以球狀或顆粒狀導熱填料為主的樹脂複合材料，在追求高導熱率時往往必須大幅提高填充量，進而導致樹脂黏度劇增、流動性劣化、機械強度下降與材料脆化。為突破此一業界困境，日本創新材料企業 U-MAP 成功研發出全球唯一的纖維狀單晶氮化鋁填料——Thermalnite®，從微觀結構上徹底顛覆傳統導熱機制，為次世代散熱管理提供劃時代的材料與元件方案。

單晶纖維狀氮化鋁（Thermalnite®）的特點與傳統氮化鋁之差異分析

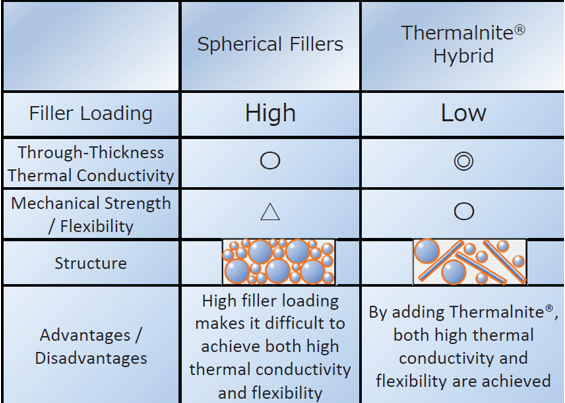

1. 導熱機制革新：點接觸（Point Contact） vs. 纖維網絡搭橋（Network-forming Hybrid）

在傳統散熱複合材料中，顆粒狀或球狀填料主要依賴顆粒間的「點對點接觸」來傳遞熱量。為了形成連續的導熱路徑，必須進行極高密度的堆積（Close-packed），這直接引發高黏度、加工成型困難以及機械強度嚴重劣化的連鎖問題。

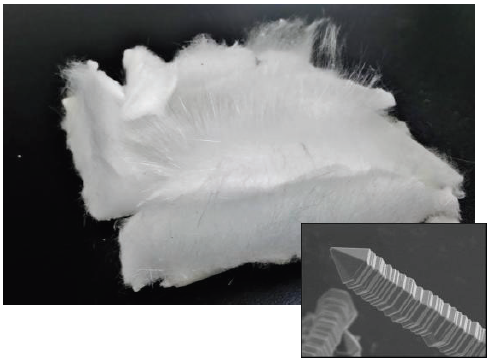

相比之下，U-MAP 所開發的 Thermalnite® 具備高長徑比（Aspect Ratio）的纖維狀結構（長度 D50 約 20 µm，直徑 D50 約 5 µm，六方纖鋅礦單晶）。當它與顆粒狀填料混合使用時，纖維填料能像「橋樑」一樣貫穿連接多個球狀顆粒，在低填充率下即可迅速構築連續的三維導熱網絡（Network-forming type）。這種創新的混成（Hybrid）結構大幅降低了界面熱阻，並實現了多項關鍵性能的跨越式升級：

• 機械強度大幅提升 7 倍（7×）：纖維結構在基材中發揮如鋼筋般的交織增強作用，大幅改善傳統高填充材料脆弱易裂的缺點。
• 柔軟度與彈性提升 2 倍（2×）：維持樹脂基材的低硬度與柔韌性，提升對元件公差與不平整表面的貼合能力。
• 熱阻降低至 1/4（1/4 Thermal Resistance）：有效消除界面熱阻，實現更優異的導熱效率。
• 導熱率顯著突破：在複合材料中 (TIM sheet) 導熱率最高可達 15 W/(m·K)，遠超傳統常規填料的表現上限。

2. 主要導熱填料物性對比

單晶氮化鋁 Thermalnite® 因其完美的晶體結構與極少的晶界缺陷，單晶導熱率高達 250 W/(m·K)，且水解反應活性僅為一般球狀氮化鋁的 1/3，大幅提升了在潮濕環境下的化學穩定性與耐久度。

填料材質	化學式	導熱率 [W/(m·K)]	莫氏硬度 [Mohs]	熱膨脹係數 [ppm/K]	電氣絕緣性 [Ω·cm]
Thermalnite® (單晶纖維)	AlN	250	9	4.3 ~ 4.8	10¹⁴
氮化鋁 (傳統球狀)	AlN	170 ~ 230	7 ~ 8	4.3 ~ 4.8	10¹⁴
氮化矽 (Silicon Nitride)	Si₃N₄	85	6	2.6 ~ 3.1	10¹³ ~ 10¹⁵
氧化鋁 (Alumina)	Al₂O₃	25 ~ 39	9	7 ~ 8	10¹⁴
氧化鎂 (Magnesia)	MgO	40 ~ 60	6	11 ~ 13	10¹⁷

第二部分：U-MAP 全系列產品陣容與技術解決方案

U-MAP 提供從最上游的基礎原料填料、預混混成填料，到下游散熱片材與陶瓷基板的完整產品體系，並結合專有材料設計 AI 與模擬技術，靈活滿足不同客戶的研發與生產需求：

1. Thermalnite® 原料填料系列

• Thermalnite® 短纖維標準型：纖維長度 D50 約 20 µm，直徑 D50 約 5 µm。適用於導熱墊片（Thermal pads）、導熱填縫膠（Gap fillers）、導熱黏著劑、封裝材料及熱塑性工程塑膠。
• Thermalnite® 微粉末型（Powder Type）：長度 D50 約 10 µm，直徑 D50 約 5 µm（短徑 D50 2.7 µm / 長徑 D50 10.0 µm）。專為超薄膠層設計，適用於散熱膏（Grease）、結構膠及底部填充劑（Underfill）。
• 高分散表面處理品級（Surface-Treated Grade）：經過專利表面改質處理，有效抑制高填充下的樹脂黏度上升，大幅提升流動性與製程加工效率，同時保持優異的導熱通路。

2. Hybrid Filler 混成填料系列（Thermalnite® + 球狀氮化鋁）

將精確配比的 Thermalnite® 纖維與不同粒徑的球狀 AlN 進行預混與表面改質，為材料製造商提供即開即用、導熱效能最大化的最佳填料方案：

品項型號	球狀 AlN 粒徑	填料填充率 (vol%)	導熱率 [W/(m·K)]	主要應用領域
超微粒子型 (Ultra-Fine) [開發中]	D90: 評估中 (厚度 20~50 µm)	40 ~ 60%	2.0 ~ 3.0	超薄導熱膠、散熱膏、Underfill、封裝樹脂
小粒子型 (SPT, Small Particle)	D90: 60 µm (厚度 100~200 µm)	60%	4.5 ~ 4.6	低黏度散熱膏、導熱黏著劑、Underfill
大粒子型 (LPT, Large Particle)	D90: 180 µm (厚度 500~1000 µm)	80%	12.5 ~ 15.5	高效導熱墊片、Gap Filler、熱塑性塑膠

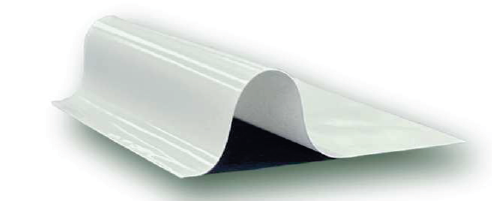

3. 導熱介面材料（TIM）散熱片材系列

• 超低熱阻薄型片材（Low Thermal Resistance Sheet）：厚度僅 0.08、0.1、0.15、0.2 mm，導熱率 4.6 W/(m·K)，在 350 kPa 下熱阻僅 1.60 °C·cm²/W。具備高達 24.0 kV/mm 的絕緣耐壓與 0.76 MPa 的抗拉強度（達市售同級品 7 倍），極薄且抗撕裂，實測使高功率 LED 運作溫度降低達 4°C。適用於控制器、電源模組、光收發器、SSD、醫療設備及 LD/LED。
• 超高導熱彈性片材（High Thermal Conductivity Sheet）：厚度 0.5、1.0 mm，導熱率達 12.5 W/(m·K)，熱阻僅 0.40 °C·cm²/W（@350 kPa），硬度 Shore OO 50。具備極佳形狀復原彈性、無油滲出（Oil Free）及吸收公差能力，能緊密貼合各類發熱元件。廣泛應用於車用動力模組（Power Modules）、馬達驅動單元、通訊模組 IC 及高性能 CPU。

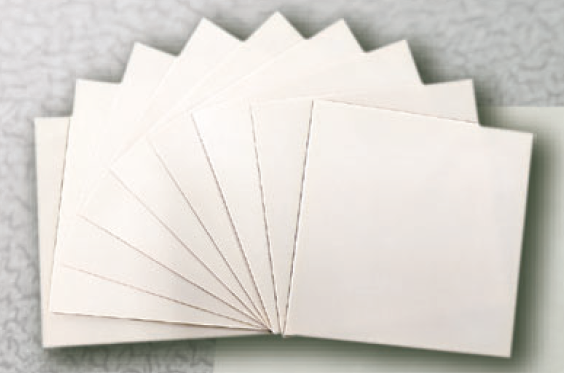

4. 高強度氮化鋁陶瓷基板（與 OKAMOTO GLASS 共同開發）

U-MAP 與岡本硝子（Okamoto Glass）攜手推出的高強度 AlN 陶瓷基板，導熱率達 170 / 200 / 230 W/(m·K)，媲美金屬導熱水準。透過 Thermalnite® 纖維在陶瓷微觀結構中誘導微裂紋偏轉（Crack Deflection），使破壞韌性達到傳統 AlN 基板的 2 倍（高達 6.0 ~ 6.2 MPa·m¹/²），彎曲強度最高達 520 MPa。

在雷射劃線（Laser Scribe）、研磨拋光（Polishing）、通孔加工（Via Hole）及組裝迴焊等嚴苛製程中，能有效防止微裂紋擴展與基板破裂，大幅提升生產良率，並支持基板朝向薄型化（0.1 / 0.05 mm 評估中）與超高密度模組封裝發展。適用於車載 LED 頭燈、鐵路逆變器、風力發電、工具機及緊急電源（UPS）等高可靠性電力電子模組。

總結而言，U-MAP 的 Thermalnite® 單晶纖維氮化鋁技術，成功打破了傳統導熱材料「高導熱率與高加工性/柔軟度不可兼得」的物理藩籬。U-MAP 具備 ISO 9001/14001 國際認證與海內外超過 20 項核心專利，量產製程成熟穩定，是全球電子材料研發者在邁向次世代高功率與高散熱應用時最強大的技術夥伴。
