高耐熱不必高黏度：TGMXDA 環氧樹脂的低黏度設計、配方優勢與應用關鍵



先進封裝下的材料挑戰：高耐熱、低黏度與可靠性的平衡



隨著先進封裝（如 CoWoS、FOPLP）與高階車用、航太電子的發展，封裝材料正面臨極度嚴苛的挑戰：不僅要超級耐熱，還得死死咬住不翹曲、不變形。

但過去產線總遇到一個死胡同：越耐高溫的樹脂，常溫下就越黏稠（甚至像膏狀一樣）。為了解決塗佈和灌注的問題，機台只能大費周章去「加熱」，不僅耗時耗能，還限制了高精密加工的靈活度。

為了打破這個「高耐熱必定高黏度」的物理限制，這款以「四縮水甘油基間苯二甲胺（TGMXDA）」為核心的新一代樹脂誕生了。它最大的顛覆在於：完全不需預熱，在常溫下就能展現極佳的塗佈流動性；同時，固化後依然能提供頂級的耐高溫與抗翹曲防護。簡單來說，它幫產線省下了加熱的麻煩，讓高階封裝加工變得更輕鬆、更高效！





核心突破：四官能基極致交聯與骨架降黏奇蹟



這款頂級特種樹脂的核心競爭力，來自於其分子層面的精密設計：

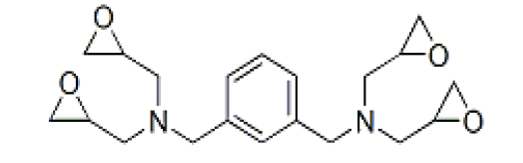

1. 高活性反應位點密度（低環氧當量）: 該分子的每個基本單元均帶有四個高活性的環氧基團，使環氧當量（EEW）被極度壓縮至 95 至 110 g/eq 的超低範圍。極低的環氧當量意味著單位重量內含有極高密度的反應位點，在固化後能迅速建立起高度緻密的三維立體網狀交聯結構，為終端材料提供極高的玻璃轉移溫度（Tg 可達 200°C–240°C 以上）、優異的剛性與卓越的耐化學性。



2. 間苯二甲胺（MXDA）骨架的鏈段自由度 :  過去常見的高耐熱四官能基胺類樹脂（例如以二苯基甲烷為骨架的 TGDDM），因分子結構過於剛硬，常溫下幾乎失去流動性，產線需將設備加熱至 50°C 以上，才能勉強將黏度壓至 3,000–18,000 cps。 TGMXDA 則改採「間苯二甲胺」為核心骨架，利用其特殊的亞甲基分子旋轉自由度與空間構型，在保留四個交聯官能基的前提下，將 25°C 常溫下的黏度大幅壓低至 1,600 到 3,000 cps。這項物理數據的突破，讓使用時無需再加熱產線，即可在室溫下獲得極佳的塗佈流動性與表面潤濕效果。





關鍵物性與加工性能對照表



物性 / 應用指標	本款特種樹脂 (TGMXDA 骨架)	傳統航太級四官能基樹脂 (TGDDM 骨架)	產線與性能效益
化學結構	四縮水甘油基間苯二甲胺	四縮水甘油基二苯基甲烷二胺	分子自由度更高
環氧當量 (EEW)	95–110 g/eq	115–130 g/eq	交聯密度提升，耐化性與剛性更佳
25°C 常溫黏度	1,600–3,000 cps	半固態 / 膏狀 (> 50,000 cps)	免預熱，常溫具備極佳流動性
加工加熱需求	室溫直接加工 / 精密塗佈	需預熱至 50°C–80°C	降低產線耗能與黏度控制變數
熱應力與抗翹曲性	極佳（低收縮率、低 CTE）	中等（易因高剛性引發內應力）	大尺寸晶片/FOPLP 減應力優勢明顯





實務應用場景：面板級封裝的抗翹曲平衡膜



將這種雙重特性對接至半導體先進封裝的實務應用中，其價值尤為顯著。以近期備受矚目的「抗翹曲平衡膜（Balance Film）」為例，這類薄膜的主要任務是抑制多層重佈線層（RDL）製程中因應力不匹配所產生的變形，業界的高標準甚至要求必須將面板的翹曲程度嚴格控制在 0.3 毫米以內。TGMXDA 的低黏度特性能讓膠水在塗佈機台上平順地延展成極薄的均勻膜層；而在經過高溫固化後，其緻密的四官能基網絡又能轉化為強韌的應力防護盾，完美契合了抗翹曲薄膜與晶圓背面研磨膠帶（BG Tape）對高階防護層的嚴苛要求。





精準掌控縮水甘油胺類的化學特性



儘管 TGMXDA 樹脂在物理與機械性能上表現頂尖，但在實際配方開發時，仍建議根據其結構特性留意以下系統搭配的相容性：



1. 留意「光酸/陽離子 UV 固化系統」的潛在干擾

TGMXDA 在化學分類上屬於「縮水甘油胺類（Glycidyl Amines）」，其分子結構中含有帶有孤對電子（Lone Pair）的鹼性氮原子（三級胺結構）。若評估將其用於照射 UV 光產生酸性物質（如鎓鹽 PAG）來引發開環聚合的「陽離子 UV 固化系統」時，需特別注意樹脂中的鹼性氮原子可能會與光酸產生劑發生部分的酸鹼中和。這種現象在業界常被稱為「催化劑毒化（Poisoning）」，可能會干擾系統的反應活性，導致固化效率下降或固化不完全。因此，若要在 UV 系統中使用，通常需要更謹慎的配方設計與相容性評估。





2. 最佳發揮舞台：「潛伏型熱固化系統」



• 具備極佳相容性： 熱固化機制的反應途徑不易受鹼性氮原子的干擾，能確保交聯反應完整進行。



• 長操作時間（Long Pot Life）： 在室溫或中溫下，該樹脂表現出優異的反應惰性。配方混合後在料槽中相對穩定，黏度不易異常飆升，給予產線極為充裕的塗佈與加工時間。



• 階梯式高效固化（Snap Cure 潛力）： 當進入高溫烤箱（120°C–180°C）時，四個高活性環氧基團會被迅速喚醒，於短時間內完成快速且緻密的固化反應，極度適合高產能（High Throughput）的半導體封裝產線。





結論



四官能基間苯二甲胺環氧樹脂（TGMXDA），完美揉合了『常溫低黏度易加工』與『高密度交聯極致耐熱』這兩項看似衝突的物理特質。 對於致力於開發先進半導體防翹曲材料、航太級複合材料以及高階車用電子封裝膠的製造商而言，只要在配方設計上準確掌握其胺類鹼性特性並搭配合適的熱固化系統，就能徹底告別傳統高耐熱樹脂帶來的塗佈不均與機台反覆加熱等痛點。





#TGMXDA #低環氧當量 #高交聯密度 #抗翹曲 #封裝底填膠
