在電子產品走向極致輕量化、高效能以及高整合度的趨勢下，為了滿足新一代高階電子元件與先進封裝對空間及重量的嚴苛要求，2~5µm 級別的超薄銅箔與複合銅箔（Composite Copper Foil）成為實現技術突破的關鍵材料。

一、 超薄銅箔的特性規格差異與開發痛點

對於研發工程師而言，將銅箔厚度壓縮至 2~5µm，絕非只是單純的「變薄」，而是必須在材料物性、製程良率與信賴性之間重新尋找平衡。

• 開發困難點：傳統壓延或電解銅箔在厚度低於 5µm 時，機械強度會急劇下降，在捲對捲 (Roll-to-Roll) 量產製程中極易發生斷帶、起皺、針孔等問題。此外，高溫製程下的熱應力與尺寸安定性，也是高精密線路結構或半導體載板研發時的巨大挑戰。
• 物理特性需求：核心指標除了極低的面積密度 (Areal Density) 外，更著重於高抗拉強度 (Tensile Strength)、優異的附著力，以及在超薄封裝或高密度電路中所需的低表面粗糙度與均勻的表面電阻 (Square Resistance)。

二、 核心應用領域

這類 超薄複合銅箔材料，主要鎖定對空間、散熱、重量高度敏感的高階應用：

1. 先進半導體封裝與載板： 適用於高密度互連板 (HDI)、IC 載板及細微線路製程。超薄的導電層有助於縮短蝕刻時間，顯著降低側蝕（Undercut）效應，滿足高頻訊號傳輸的低損耗需求。

2. 高能量密度固態與動力電池：在次世代固態電池、高能量密度鋰離子電池中作為負極集流體，大幅降低金屬銅的使用量。

3. 高階 3C 電子與軟性電路板（FPC）： 滿足摺疊螢幕手機、穿戴式裝置對極致極限空間與耐彎折信賴性的要求。

三、超薄銅箔與複合銅箔

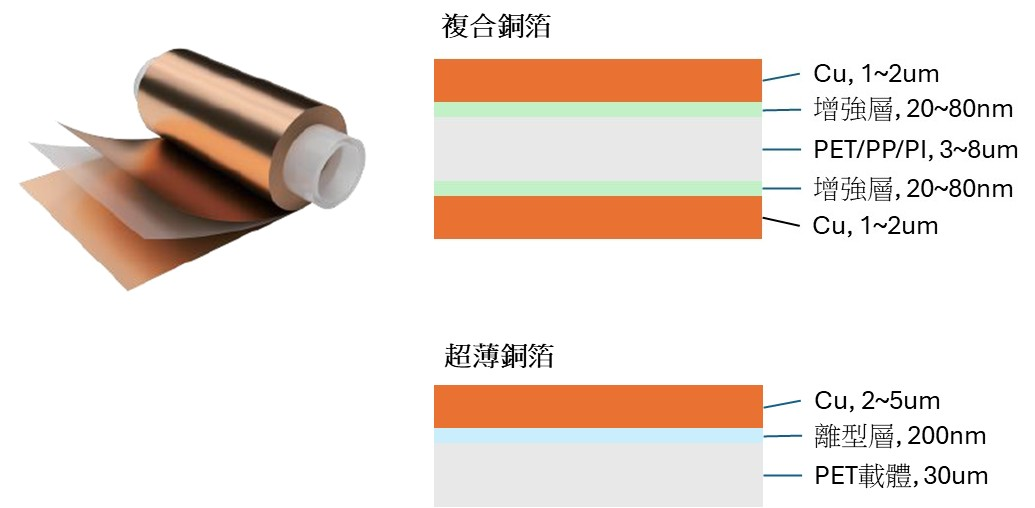

針對上述的需求，在銅箔生產的技術上採用了「磁控濺鍍 + 水電鍍」複合工藝技術，在聚合物基材 (如 PET) 上蒸鍍/電鍍上極薄且高均勻性的金屬銅層，形成帶載體的銅箔 (Carrier Copper)，也可以在聚合物基材 (如 PET/BOPET 等) 雙面蒸鍍/電鍍極薄且高均勻性的金屬銅層。這種銅箔結構，能為您的新產品研發帶來以下性優勢：

• 極致減重與空間釋放：相比傳統的純銅箔，複合銅箔利用了高分子基材的低密度特性，在維持電氣性能的同時，面密度可大幅降低 50% 以上，能有效為整體系統減重，並在相同體積內顯著提升 3%~5% 的質量能量密度。
• 優異的機械與界面物性：該材料展現出極強的物理韌性。縱向（MD）與橫向（TD）抗拉強度均能維持在高標準表現，斷裂伸長率表現優異確保 R2R 製程良率，且金屬層與基材間的附著力極強，解決了超薄材料在後續塗佈、分切與組裝製程中易斷裂、分層的痛點。
• 高規格工藝控制：透過精密設備的製程管控，材料在雙面電鍍的厚度精準控制，經由多點嚴格量測，其面密度與表面電阻均能穩定控制在 5% 誤差以內。高均勻度能確保細微線路蝕刻的一致性以及大面積電氣傳輸的穩定。
• 大捲長有利高效量產：單捲長度長且無接頭的材料，能降低量產生產線的換捲頻率，提升設備運轉率與製程連續性。

這款超薄複合銅箔材料不僅通過了如針刺試驗等嚴苛的安全性驗證，更能有效降低電池材料成本、跨越傳統物理極限 。對於正致力於次世代高整合度電子元件、先進封裝或高效儲能系統開發的研發團隊而言，這絕對是兼顧製程可行性與終端性能表現的最優解。
