黏度如水、強度不減！電子膠配方的關鍵降黏神器





在高階電子膠黏劑（如半導體底部填充膠 Underfill、晶片貼合膠）的配方設計中，如何在降低系統黏度的同時，維持固化體系的交聯密度與機械強度，始終是配方工程師面臨的核心課題。傳統單官能稀釋劑雖降黏迅速，卻常伴隨交聯密度下降與物性崩塌的風險。

1,4-丁二醇雙縮水甘油醚（CAS：2425-79-8） 作為一種低黏度雙官能脂肪族環氧單體，憑藉其「四碳柔性直鏈＋雙末端縮水甘油醚」的分子結構，為配方提供了兼具高效降黏與應力緩衝的改質路徑。







一、 分子結構與反應特性

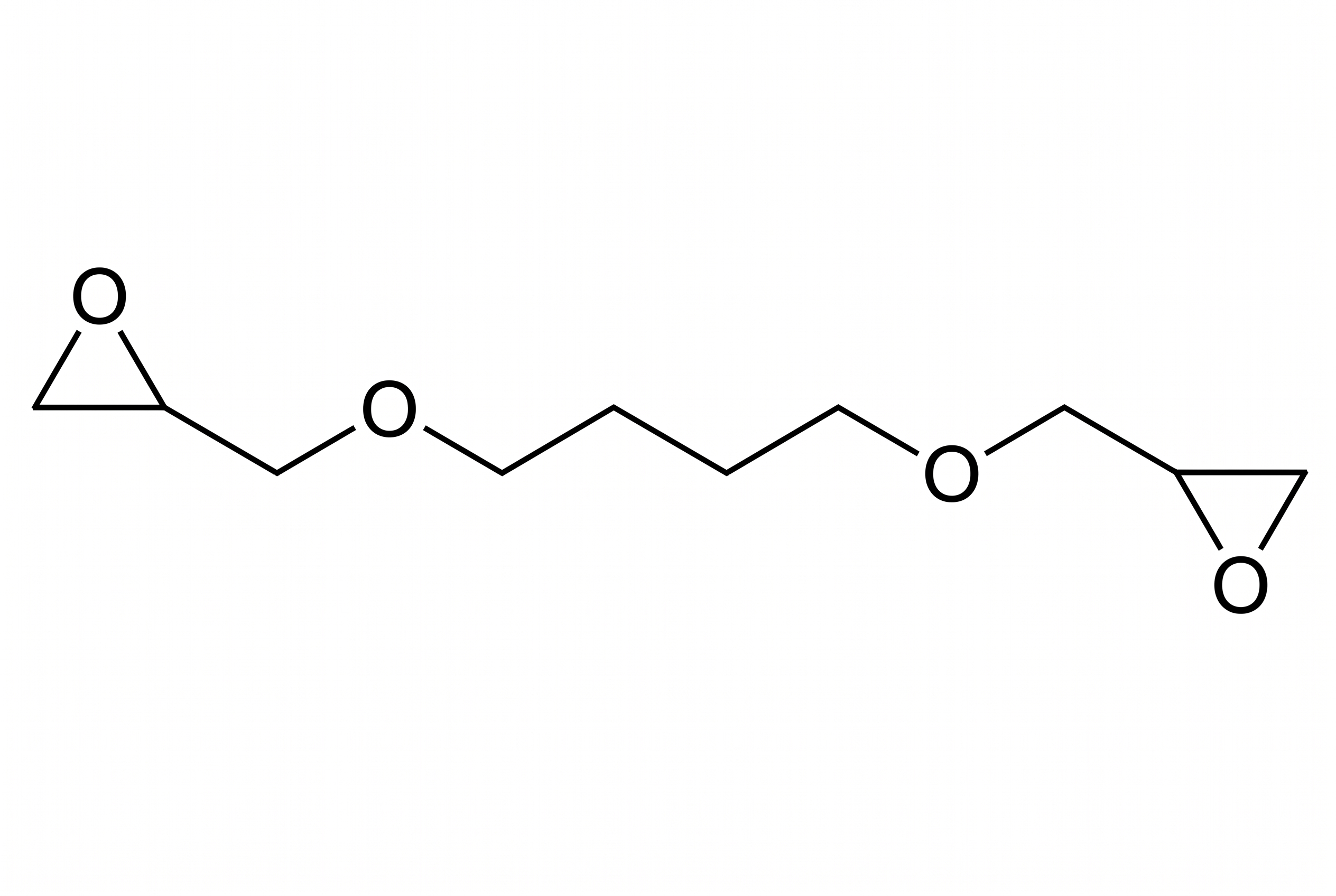

1,4-丁二醇雙縮水甘油醚（1,4-Butanediol diglycidyl ether，CAS：2425-79-8）為雙官能脂肪族環氧反應性稀釋劑。







此結構具備兩項配方優勢：

1. 雙官能交聯：兩端的環氧基能直接參與硬化劑的開環加成反應，完全融入固化體系的三維交聯網絡。
2. 柔性鏈段：中間四碳鏈無芳香環等剛性結構阻礙，構象旋轉自由度高，能為固化物提供良好的韌性與應力緩衝能力。





二、 核心物理與化學常數



1. 極低黏度：25°C 下黏度僅 10 ~ 25 cps（高純度批次可達 10 ~ 18 cps 或約 15 cps）。具備極佳的稀釋與降黏能力，能大幅改善高黏度環氧體系的流動性。
2. 適中環氧當量 (EEW)：EEW 介於 101 ~ 130 g/eq（低氯/高純度規格通常控制於 101 ~ 107 g/eq 或 109 ~ 130 g/eq），可提供充沛的反應活性位點。
3. 高純度與低氯控制：總氯含量（Total-Cl）可控制在≤ 0.3%（3,000 ppm）甚至 ≤ 0.15%（1,500 ppm）以下，能有效降低微線路腐蝕與電化學遷移（CAF）風險，滿足半導體與電子封裝的高信賴性需求。
4. 完全水溶性與折射率：具備 100% 水溶性，光學折射率為 1.453 ~ 1.455，適用於極性與水性系統。
5. 綠色生質永續性：可提供生質碳含量（BRC）達65% ~ 100%的綠色產品等級。





三、 配方改質效益與機械性能



高效降黏與提高填料充填率：無芳香環的立體障礙，能快速降低雙酚 A 型、雙酚 F 型或酚醛環氧樹脂的系統黏度。除了改善流平與填孔性之外，還能提升二氧化矽（Silica）或氫氧化鋁等填料的添加比例，進一步降低固化收縮率與熱膨脹係數（CTE）。

兼顧交聯密度與抗衝擊韌性：相較於單官能稀釋劑易導致交聯密度下降與耐熱性崩塌，雙官能結構在降黏時能維持網絡完整性。四碳柔性鏈段在固化後可吸收內部熱應力與外力衝擊，提升固化物的抗衝擊性（Shock Resistance）與抗開裂能力。

維持物性與耐化學性：與長鏈聚醚類稀釋劑相比，丁二醇結構在降低黏度的同時，能較好地保留固化體系的機械強度、耐化學品性與絕緣阻抗。





四、 主要應用領域



1. 半導體底部填充膠（Underfill）：作為低氯稀釋，降低膠體黏度以順利滲透細間距（Bump pitch）與微盲孔，並減緩熱循環過程中的應力集中。
2. 電子結構膠與組裝膠膜（Structural & Assembly Film Adhesives）：提高膠體對金屬與複合基材的潤濕性，增強黏接強度與抗剝離韌性。
3. 電氣絕緣灌封膠（Potting Compounds）：降低體系黏度以利於排除深層氣泡，確保組裝件的高壓絕緣性與抗熱衝擊能力。
4. 水性與極性系統交聯劑：利用其 100% 完全水溶特性，可直接作為水性環氧樹脂、丙烯酸系塗層或極性膠黏劑的高效交聯劑。





五、 結論



整體而言，1,4-丁二醇雙縮水甘油醚憑藉「四碳柔性直鏈＋雙縮水甘油末端」的結構，在配方中能同時實現超低黏度、高交聯參與度、應力緩衝與低氯電氣信賴性。無論是追求極致流動性的半導體電子膠，還是強調抗衝擊與耐化學性的結構膠，都是非常實用的雙官能改質選擇。





#1,4-丁二醇雙縮水甘油醚 #環氧反應性稀釋劑 #雙官能環氧稀釋劑 #低黏度環氧樹脂 #半導體 Underfill #電子膠黏劑
