高溫封裝的關鍵材料：TGDDM 四官能基環氧樹脂應用解析

高溫封裝撐得住的關鍵：TGDDM 四官能基環氧樹脂應用解析



現代高科技產業的快速發展下，無論是突破音速的航空航太飛行器、需要進行龐大數據運算的高階半導體晶片，還是追求極致輕量化與高強度的先進複合材料，終端產品的運作環境正變得前所未有地嚴苛。傳統的雙酚A型（BPA）環氧樹脂在面對極端高溫、強烈化學腐蝕與巨大物理應力時，往往會遭遇性能瓶頸，容易發生軟化或結構崩壞。



為了解決這些極限挑戰，材料科學界發展出了多官能基的特種樹脂。其中，化學名稱為「四縮水甘油基二氨基二苯基甲烷」（Tetraglycidyl-diamino diphenyl methane，簡稱為 TGDDM）的四官能基特種環氧樹脂，憑藉其無與倫比的交聯密度與耐熱極限，成為了產業界公認的核心材料之一。本文將試著解析這類型特種樹脂的物理特性、加工操作要點以及在各領域的尖端應用。

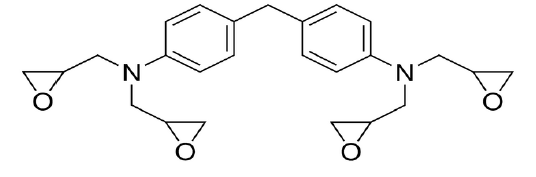

一、TGDDM 的化學結構解析























• 高剛性的芳香族骨架 (Diamino diphenyl methane)：分子的中心是由兩個苯環（Phenyl rings）透過一個亞甲基（Methylene group）橋接相連所構成的二苯基甲烷結構。這種含有芳香族（Aromatic）苯環的骨架極度剛硬，能夠提供極佳的機械強度與熱穩定性，這是傳統脂肪族樹脂所無法比擬的。​



• 四個高活性交聯點 (Tetraglycidyl)：在這個剛性骨架的兩端，分別連接了兩個氮原子（胺基）。而每一個氮原子上，又各自分支連接了兩個「縮水甘油基（Glycidyl group，即環氧基團）」。這意味著每一個單一分子，都具備高達四個能夠與硬化劑發生反應的活性端點。



在化學配方的世界中，這類型樹脂的環氧當量（Epoxy Equivalent Weight, EEW）通常落在 115 至 134 g/eq 之間。極低的環氧當量加上四個官能基的特性，代表在相同重量的配方中，它能夠提供極端密集且高濃度的反應活性。當樹脂與硬化劑完全固化後，這四個交聯點會彼此緊密勾連，將原本獨立的分子鏈編織成一種極度緻密、幾乎毫無死角的三維立體網狀高分子結構。這種無與倫比的高交聯密度（Cross-linking density），正是這款材料能夠傲視群雄的關鍵。



二、 突破物理極限：核心特性表現



建立在上述極緻密的微觀交聯網絡之上，這類型的四官能基特種樹脂展現了多項針對極端環境量身打造的物理與化學特性：



• 極致的高耐熱性與耐化學性：這款樹脂具備優異的高耐熱性與良好的耐化學藥品性。即使在高溫或嚴苛環境下，這類型樹脂仍能維持優異的剛性與尺寸穩定性，同時具備良好的耐化學性，不易變形或性能劣化。



• 卓越的高溫機械性能維持率：即使在高溫條件下，這款樹脂的強度與結構穩定性依然表現良好，不容易劣化。這對於經常需要在劇烈溫差下運作的設備來說，是維持結構完整的保命符。



• 出乎意料的加工安定性：雖然它具有極高的反應活性，這款材料在製程溫度下具有足夠的操作時間，不會太快硬化，方便進行塗佈或灌注等製程。



三、 加工挑戰、流動性調控與安全防護



當然，物理特性的極致往往伴隨著加工面的妥協。在導入這類型 TGDDM 特種樹脂時，必須特別留意以下幾項製程：加熱流動的加工特性與衍生規格： 因為帶有四個官能基與剛性的芳香族苯環，這類型樹脂在 25℃ 的常溫下會呈現極度黏稠、甚至近似半固態的清澈棕色液體。因此，它的標準黏度測試與加工操作，皆可能會需要在加熱至 50℃ 的條件下進行，其 50℃ 下的標準黏度落在 8,000 至 18,000 cps 之間。 不過為了解決不同產線的需求，產業界基於這個優異的化學骨架，透過合成技術開發出了多個衍生型號：例如為了改善滲透性而開發的低黏度版本（50℃ 黏度降至 3,000 - 6,000 cps），以及為了預浸料或厚膜製程所開發的高黏度版本（黏度上看 11,000 - 15,000 cps）。這種彈性讓它能適應各種複雜的點膠與灌封設備。



四、 挑戰不可能的任務：尖端應用領域



憑藉其卓越的物理強度、極限耐高溫與抗化學侵蝕能力，四縮水甘油基二氨基二苯基甲烷 (TGDDM) 樹脂，其主要應用領域涵蓋了當今最具挑戰性的尖端工業：



• 航空航太與先進複合材料： 這是它最核心的舞台。它被大量應用於飛機、軍事與商用領域的高階結構件中，並完美配合積層壓合技術，打造出具備超高強度與輕量化特性的航太零組件。​



• 高階半導體與電子封裝膠黏劑： 在 5G 通訊與高速運算的電子設備中，微型晶片會產生龐大的熱能。這類型樹脂被廣泛應用於高階電子膠黏劑中，特別是底部填充膠與結構膠。其緻密的高分子立體網絡能有效抵抗晶片全速運轉時產生的劇烈熱衝擊，保護內部脆弱的微型電子元件免受熱應力變形與外部化學水氣的損害。



• 工業防護塗料與高效能樹脂改性劑： 除了作為主樹脂，這類型四官能基材料也大量作為高階樹脂改性劑，少量添加於其他配方中。只要一點點的比例，就能利用其強大的交聯能力，巨幅提升一般工業塗料與建築結構接著劑的物理附著力與防腐蝕極限。



總結來說，這類型四官能基特種環氧樹脂（TGDDM）並不是為了一般應用而設計的材料，而是專門用來應對高溫、高壓與嚴苛環境的高性能解決方案。從分子結構上的高反應活性與剛性骨架，到實際應用中展現出的耐熱性與穩定性，都讓它在關鍵應用中具備明顯優勢。只要在製程上適當掌握加工條件並做好操作管理，就能充分發揮其性能。對於正在開發高階電子封裝或航太材料的應用來說，TGDDM 不只是材料升級的選項，更是提升產品可靠度與整體性能的重要關鍵。
